内径千分尺测量及读数方法

内径千分尺测量及读数方法

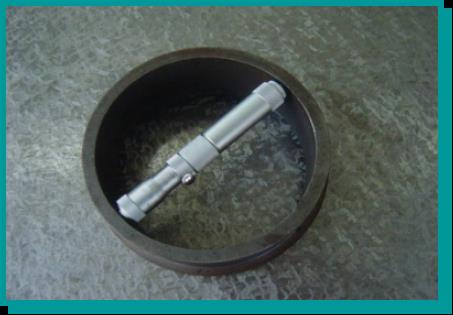

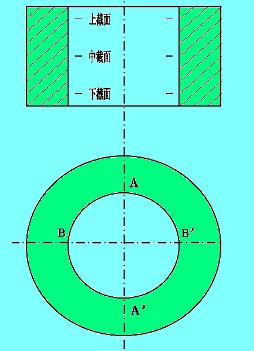

内径千分尺：主要用于测量轴承套的内圆、无独立轴承套的端盖的内圆。

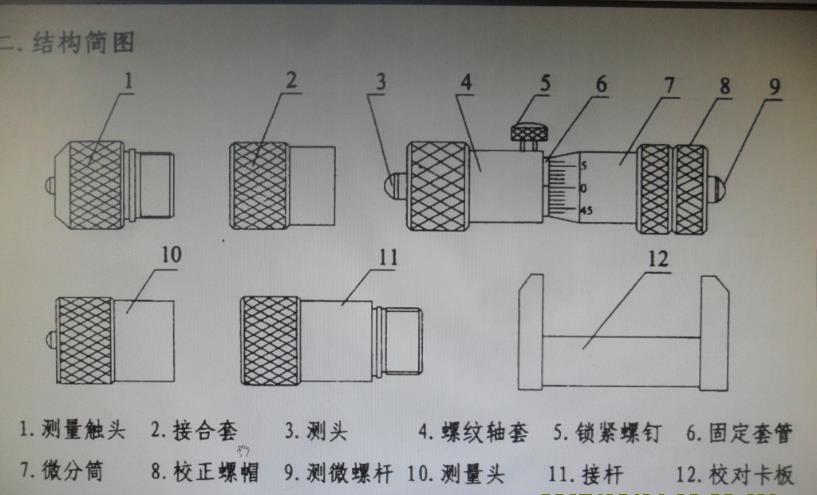

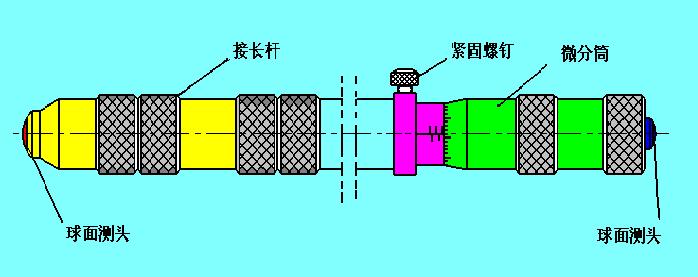

结构简图

操作方法及注意事项

操作方法及注意事项

内径千分尺的正确使用：

（1）使用前要校对零位（测量下限尺寸）。

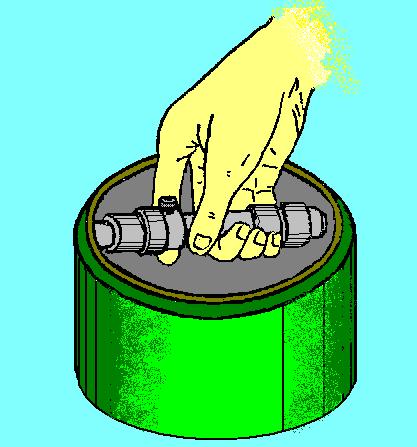

（2）由于内径千分尺没有控制测量力的机构，故在测量时，要凭手感控制测量力，以两测头与被测表面刚好接触为准。

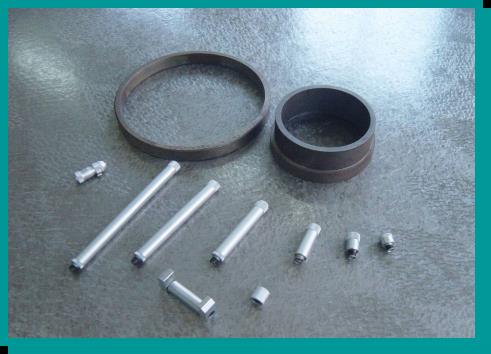

（3）当被测尺寸较大，要选用多节接长杆，接长杆的数目越少越好，以减少积累误差。

（4）使用测量下限为75或100mm的内径千分尺时，被测表面的曲率半径不小于40或50mm，否则球面测头的顶点不能与被测面接触（测头球面边缘接触）而产生测量误差。

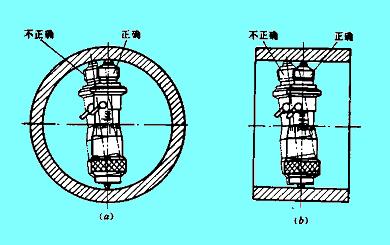

（5）测量较大的尺寸时，应注意内径千分尺的支撑或握持位置。尺身水平使用时，应支撑或握持在艾利点上，即两支撑点距内径千分尺两端约2/9L处（L为尺身全长）。这样可以使尺身自重产生的变形最小。

（6）使用完毕后，应清洗干净，放在专用的木盒内。

内径千分尺读数

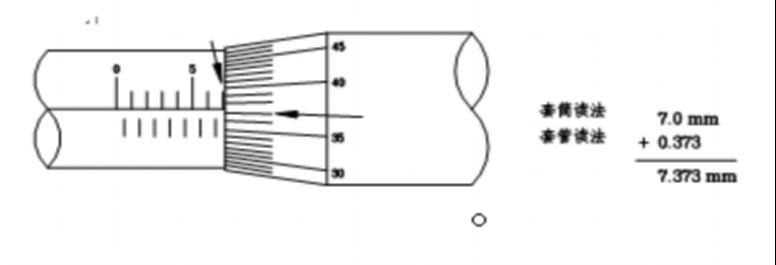

〈1〉 首先读出副轴边缘在主轴上的刻度。

在下图中，由于其边缘在主轴上处于5和5.5之间，所以主轴刻度是5mm.

〈2〉读取和主轴刻度基线重合的副轴刻度。

在下图中，主轴刻度基线对齐到副轴上的46和47之间位置，因此副轴刻度是0.465mm。

〈3〉把〈1〉和〈2〉的结果相加，就得到（最终）测量值。

在下图中，其测量值是5+0.465=5.465mm

内径千分尺被侧尺寸=连接杆尺寸+测量值（5+0.465=5.465mm）

千分尺的维护保养

1）不能手握千分尺的微分筒任意摇动，以防丝杠过快磨损和损伤；使用完毕的千分尺应将其表面擦拭干净，将千分尺的两测量面互相错开一些，然后放回盒子里，并置于抽屉内防止掉失或阴凉、干燥处。

2）要防止千分尺受到撞击或脏物侵入到测量螺杆内造成不灵，比如千分尺测微螺杆常不擦干净，容易被腐蚀生锈，这样不能用强力继续旋转。

3）千分尺使用时绝对避免将其掉落在地上以免千分尺失效，切勿用手直接接触测微螺杆与测头两测量面，避免留下指纹引起生锈及测量误差。

4）要定期清洗测微螺杆上的精密螺纹，将精密螺纹上的污垢擦洗干净之后，涂上防锈油，将各部件装配好之后，将它放入尺盒中。
