关于箍筋构造及柱加密区范围的技术知识，整理分享个大家，希望对大家有所帮助~

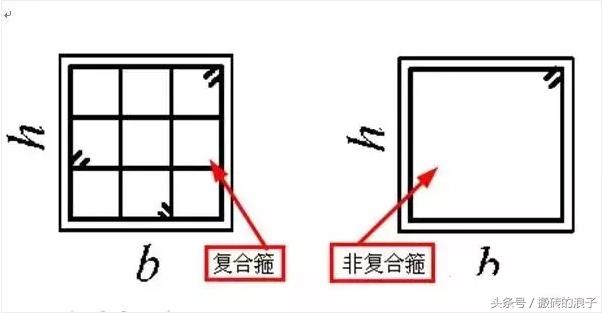

一、箍筋的类型：复合箍筋、非复合箍筋；

1、复合箍是两个及以上的箍筋组合为一组的，只有一个箍筋的就是非符合箍。

二、箍筋的构造：

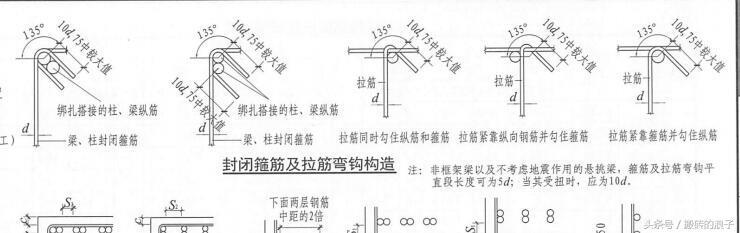

2、箍筋的平平直段弯钩长度为75mm与10d两者取最大值（最新图集16G101－1规定：不在用考虑抗震与非抗震的条件）;

3、特例：非框架梁以及不考虑震作用的悬挑梁，箍筋的平直段长度可以取5d，当其受扭就必须取10d（d为钢筋公称直径）;

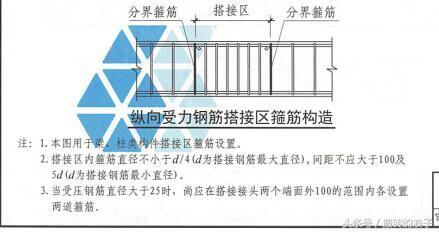

4、搭接区内箍筋直径不小于d/4(d为搭接钢筋最大直径),箍筋的问距不应大于100mm及5d(d为搭接钢筋最小直径);

5、当受压钢筋直径大于25时，尚应在搭接接头两个端面外100mm的范围内各设置两道箍筋（图中的分界箍筋位置）;

三、柱箍筋加密区的范围：

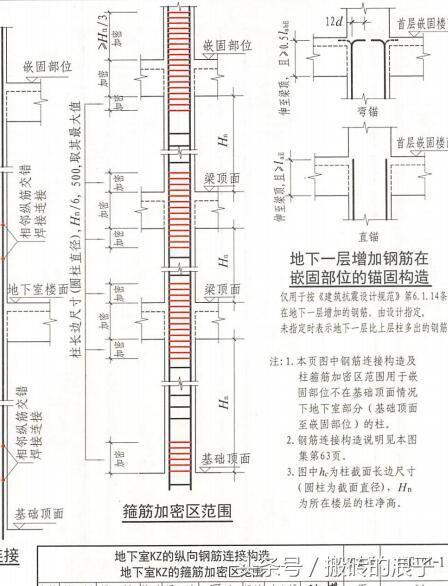

（一）、地下室框柱加密的范围

6、基础顶面上来一段距离，地下室梁顶面上下一段距离与梁内都需要加密（加密的长度：柱长边尺寸，圆柱为直径;Hn/6;500mm三者对比取最大值，Hn为柱子所在楼层的净高）如下图;

7、嵌固部位（一般指±0或－0.03的位置）开始，往上Hn/3的位置必须加密，如下图;

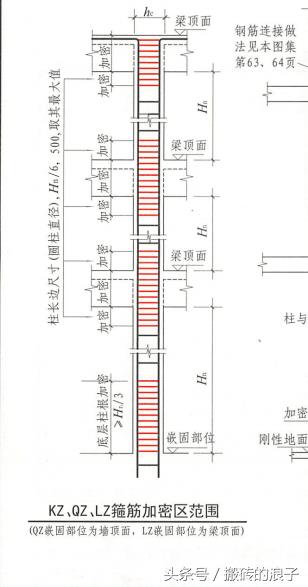

（二）、KZ、QZ、LZ箍筋加密的范围：

8、最底层，嵌固部位起Hn/3范围内必须加密（Hn为所在楼层柱净高）;

9、中间层：加密的长度，柱长边尺寸，圆柱为直径;Hn/6;500mm三者对比取最大值，（Hn为柱子所在楼层的净高）;

10、屋面层梁内也要全部加密;

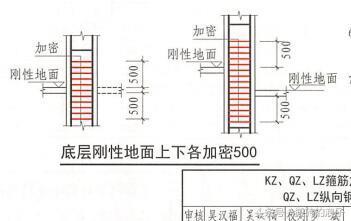

11、如果底层为刚性地面上下各加密500mm，如下图（ 图集中的刚性地面指非整体现浇楼盖板的人工后期浇注（或回填）的刚性地面，这个地面是二次施工的，而不是整体框架梁板）;

12、柱净高(包括因嵌砌填充增等形成的柱净高)与柱截面长边尺寸(圈柱为截面 直径)的比值Hn/Hc≤4时，箍筋沿柱全高加密（例：柱净高1500，柱截面尺寸400，则1500/400＜4;箍筋全高加密）;

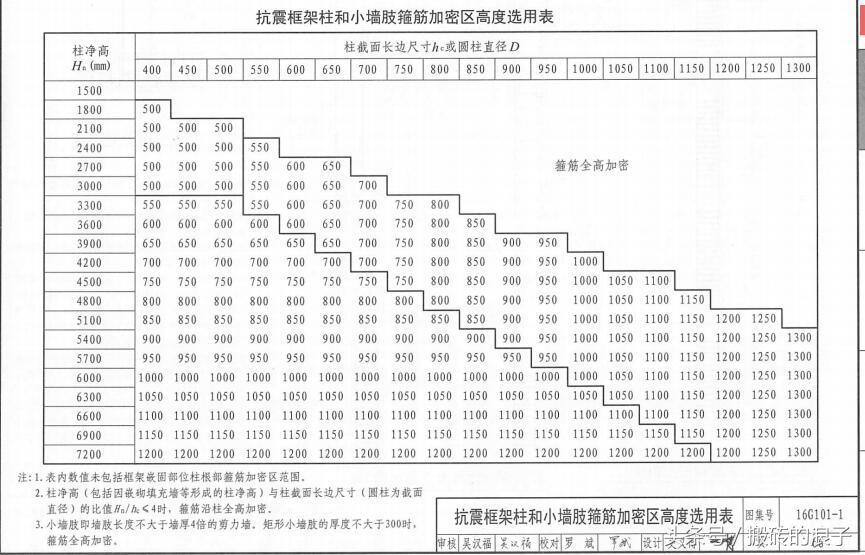

13、其他加密区高度选用表，如下图。

14、柱加密区箍筋的间距一般情况下为柱原位标注的箍筋间距的一半（例如：原位标注为200mm,则加密区箍筋间距为100mm）;
